单节锂电池充电管理芯片
产品型号：TP4065
产品展商：
简单介绍
TP4065 是一款完整的单节锂电池充电器，世界开创带电池正负极反接保护、输入电源正负极反接保护的单芯片，兼容大小3mA-600mA充电电流。采用涓流、恒流、恒压控制，SOT23-5 封装与较少的外部元件数目使得 TP4065 成为便携式应用的理想选择。TP4065可以适合 USB电源和适配器电源工作。
详情介绍
由于采用了内部 PMOSFET 架构，加上防倒充电路，所以不需要外部检测电阻器和隔离二极管。热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。充电电流可通过一个电阻器进行外部设置。当电池达到预设电压之后，充电电流降至设定值1/10，TP4065将自动终止充电。
当输入电压（交流适配器或 USB 电源）被拿掉时，TP4065 自动进入一个低电流状态，电池漏电流在 1μA 以下。TP4065 的其他特点包括电源自适应、欠压闭锁、自动再充电和两个用于指示充电结束和输入电压接入的状态引脚。
特点
• 兼容大小 3mA-600mA的可编程充电电流；
• VCC输入端反接保护；
• 锂电池正负极反接保护；
• 电源自适应；
• 具有可在无过热危险的情况下实现充电速率*大化的热调节功能；
• 带涓流、恒流、恒压控制；
• 可直接从 USB端口给电池充电；
• 精度达到±1%的预设充电电压；
• *高输入可达 8.0V；
• 自动再充电；
• 1个充电状态开漏输出引脚；
• C/10充电终止；
• 待机模式下的供电电流为 65μA；
• 软启动限制了浪涌电流；
• 采用5 引脚SOT-23封装。
***大额定值
• 输入电源电压（VCC）：-6.5V～12V
• PROG：-0.3V～VCC+0.3V
• BAT：-4.35V～8V
• CHRG：-0.3V～10V
• BAT短路持续时间：连续
• BAT引脚电流：700mA
• PROG引脚电流：2mA
• *大结温：150℃
• 工作环境温度范围：-40℃～85℃
• 贮存温度范围：-65℃～125℃
• 引脚温度（焊接时间 10秒）： 260℃
TP4065测试使用注意事项

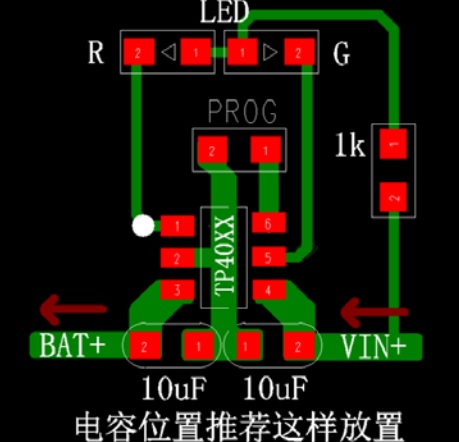

1、为保证各种情况下可靠使用，防止尖峰和毛刺电压引起的芯片损坏，建议 TP4065 应用中 VCC端和 BAT 端分别接 1μF-10μF 的陶瓷电容以及 0.1μF 陶瓷电容，客户在大
电流400mA及其以上电流充电使用下建议使用较大的4.7-10μF电容以及0.1μF陶瓷电容。所有电容位置须靠近芯片引脚放置，不宜过远。
2、如需测试TP4065 充电电流，芯片 BAT 端（3 号脚）应直接连接电池正极，不可串联电流表，电流表可串在芯片 VCC端。
3、采用 SOT23-6 封装，大电流应用中（400mA 以上）散热效果不佳可能引起充电电流受温度保护而减小。一般客户可以不接耗散电阻，若电流不能满足要求，请根据实
际电源电压设计热耗散电阻（耗散电阻不仅可以得到稳定的充电电流，而且对整机系统的可靠性也有极大的提升） ，芯片 VCC端输入电压在 4.8V 为*佳，可得到较大充电电流，一般热耗散电阻为 0.3 至 0.6Ω，封装*好为 1206，功率*好为 0.15W 以上。良好的 PCB板布局可以有效减小客户在大电流充电应用中温度对电流的影响。
